喷油器分为开式和闭式两种。开式喷油器结构简单,但雾化,很少被采用。闭式喷油器广泛应用在各种柴油机上。柴油机在进气行程中吸入的是纯空气。在压缩行程接近终了时,
柴油经喷油泵将油压提高到100MPa以上,通过喷油器喷入气缸,在很短时间内与压缩后的高温空气混合,形成可燃混合气。由于柴油机压缩比高(一般为16-22),所以压缩终了时气缸内空气压力可达3.5-4.5MPa,同时温度750-1000K(而汽油机在此时的混合气压力会为0.6-1.2MPa,温度达600-700K),超过柴油的自燃温度。因此柴油在喷入气缸后,在很短时间内与空气混合后便立即自行发火燃烧。气缸内的气压急速上升到6-9MPa,温度也升到2000-2500K。在高压气体推动下,活塞向下运动并带动曲轴旋转而作功,废气同样经排气管排入中。
普通柴油机的是由发动机凸轮轴驱动,借助于高压油泵将柴油输送到各缸燃油室。这种供油方式要随发动机转速的变化而变化,做不到各种转速下的供油量。
共轨喷射式供油系统由高压油泵、公共供油管、喷油器、电控单元(ECU)和一些管道压力传感器组成,系统中的每一个喷油器通过各自的高压油管与公共供油管相连,公共供油管对喷油器起到液力蓄压作用。工作时,高压油泵以高压将燃油输送到公共供油管,高压油泵、压力传感器和ECU组成闭环工作,对公共供油管内的油压实现控制,改变了供油压力随发动机转速变化的现象。其主要特点有以下三个方面:
1、喷油正时与燃油计量完全分开,喷油压力和喷油过程由ECU适时控制。
2、可依据发动机工作状况去调整各缸喷油压力,喷油始点、持续时间,从而追求喷油的控制点。
3、能实现的喷油压力,并能实现柴油的预喷射。
相比起汽油机,柴油机具有燃油消耗率低(平均比汽油机低30%),而且柴油价格较低,所以燃油经济性较好;同时柴油机的转速一般比汽油机来得低,扭距要比汽油机大,但其质量大、工作时噪音大,制造和维护费用高,同时排放也比汽油机差。但随着现代技术的发展,柴油机的这些缺点正逐渐的被克服。
喷油器的作用是按照发动机ECU计算出的喷射正时和脉宽,向进气歧管或气缸内喷射燃油。喷油器实际上是一个电磁阀,ECU通过控制其电磁阀线圈的电流通断,来控制喷油器的工作。
为了喷油的度,喷油器的球阀或针阀与阀座都要求有的加工精度,而且阀体的升程微小,只有0.1mm左右。如果燃油中杂质含量较高,或者喷油器喷嘴被长期形成的胶质物堵塞,就会影响喷油器的正常工作,导致发动机怠速不稳、起动困难、动力不足甚至熄火等多种故障。9SFGK
喷油器是系维持发动机运转的重要部件,由喷油器体、喷油嘴、支座、弹簧等组成。由喷油器供油口泵进高压油,喷油器体内产生高压作用到喷油嘴锥面上,当油压超过调定值时喷油嘴阀芯开启,高压油从喷嘴小孔喷出,呈雾状到发动机缸筒里燃烧,使活塞往复运行。

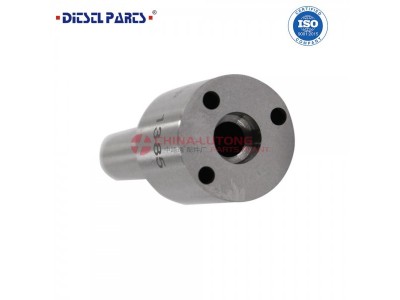

共轨油咀0433172234 |
共轨油咀0433172236 |
共轨油咀0433172239 |
共轨油咀0433172240 |
共轨油咀0433172246 |
共轨油咀0433172249 |
共轨油咀0433172252 |
共轨油咀0433172254 |
共轨油咀0433172259 |
共轨油咀0433172262 |
共轨油咀0433172264 |
共轨油咀0433172266 |
共轨油咀0433172267 |
共轨油咀0433172268 |
共轨油咀0433172270 |
共轨油咀0433172272 |
共轨油咀0433172273 |
共轨油咀0433172281 |
共轨油咀0433172282 |
共轨油咀0433172296 |
共轨油咀0433172298 |
共轨油咀0433172299 |
共轨油咀0433172301 |
共轨油咀0433172302 |
共轨油咀0433172307 |
共轨油咀0433172311 |
共轨油咀0433172323 |
共轨油咀0433172330 |
共轨油咀0433172332 |
共轨油咀0433172335 |
共轨油咀0433172338 |
共轨油咀0433172339 |
共轨油咀0433172344 |
共轨油咀0433172345 |
共轨油咀0433172348 |
共轨油咀0433172350 |
共轨油咀0433172351 |
共轨油咀0433172352 |
共轨油咀0433172355 |
共轨油咀0433172357 |
共轨油咀0433172359 |
